A-197-3 RGB LED Controller

Doepfer A-197-3 RGB LED Controller

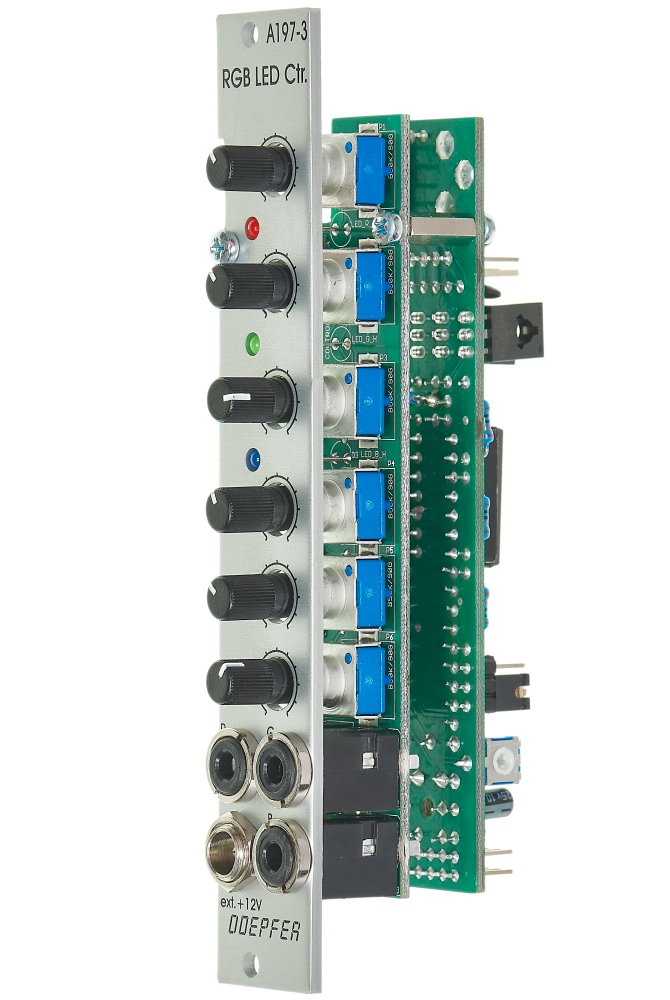

Das Modul A-197-3 ist ein Controller-Modul zum Ansteuern von RGB-LED-Streifen.

Der Streifen kann beispielsweise an die Innenkanten der Gehäuse A-100P6/P9/PMS6/PMS9/PMS12 geklebt werden, um damit die Module und die Verkabelung statisch oder dynamisch zu beleuchten. Insbesondere bei Live-Events ist die dynamische Beleuchtung passend zu den Sounds ein echter Eyecatcher.

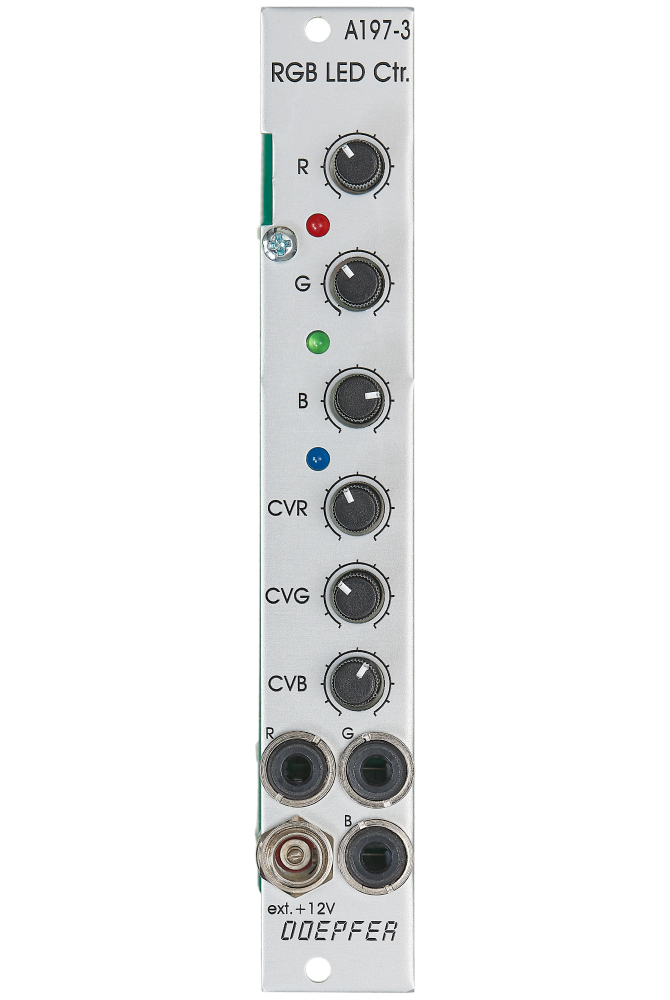

Für jede der 3 Farben (rot, grün, blau) steht ein manueller Regler zum Einstellen der Grundhelligkeit zur Verfügung. Zusätzlich ist für jede Farbe ein CV-Eingang mit Abschwächer vorhanden, so dass die LED-Farben dynamisch von Steuersignalen aus dem Modulsystem gesteuert werden können. Beispielsweise können hierfür 3 Hüllkurven verwendet werden, die in dem aktuellen Patch verwendet werden. Aber auch andere Ansteuerungen über LFO, Zufallsspannungen, Sequenzer, Midi-to-CV, Clock, Gate oder Trigger sind denkbar.

Hier die wichtigsten Eigenschaften des Moduls im Überblick:

• Controller-Modul zum statischen und dynamischen Ansteuern von RGB-LED-Streifen bis 1m Länge (bisher wurde nur diese Länge getestet, bei entsprechend dimensioniertem externen Netzteil sollten auch längere LED-Streifen funktionieren)
• Manuelle Regler für Rot, Grün und Blau (kleine Potentiometer ohne Knöpfe)
• CV-Eingänge mit Abschwächer für Rot, Grün und Blau (kleine Potentiometer ohne Knöpfe)
• Hinweis: die Eingänge sind für Steuersignale, nicht für Audio-Signale gedacht, keine frequenzselektive Verarbeitung wie bei Lichtorgeln
• Kontroll-LED für jede Farbe (da sich die Eigenschaften der LEDs des verwendeten Strips von den im Modul verwendeten LEDs unterscheiden können, sollten die LEDs am Modul nur zur groben Funktionskontrolle verwendet werden, sie korrespondieren nicht exakt mit den LEDs des LED-Strips)
• Stromversorgung wahlweise über +12V des im Gehäuse vorhandenen Netzteils oder über ein externes (Stecker-) Netzteil, um die +12V des vorhandenen Netzteils nicht zusätzlich zu belasten
• (für die LED-Streifen ist keine hochwertige Stromversorgung wie die in den A-100-Gehäusen eingebauten Versorgungen erforderlich)
• die externen +12V können wahlweise über eine Buchse an der Vorderseite zugeführt werden (das Zusatz-Netzteil befindet sich dann außerhalb des A-100-Gehäuses)  oder über die Leiterplatte des Moduls (in diesem Fall muss das Zusatz-Netzteil vom Kunden innerhalb des A-100-Gehäuses installiert und verdrahtet werden)
• Strombedarf mit 1m RGB-LED-Streifen ca. 800 mA maximal (alle 3 Farben volle Helligkeit)
• An der linken oberen Ecke der Frontplatte befindet sich eine Aussparung, wo die Verbindung zu dem LED-Streifen hindurchgeführt wird. Das Modul muss daher am linken Rand des Gehäuses montiert werden (oben links, wenn der ggf. gekürzte LED-Streifen nur an der Oberkante des Gehäuses angeklebt wird - oder in der zweiten oder dritten Reihe, wenn der LED-Streifen in Form eines umgekehrtes "U" auf 3 Kanten geklebt wird)

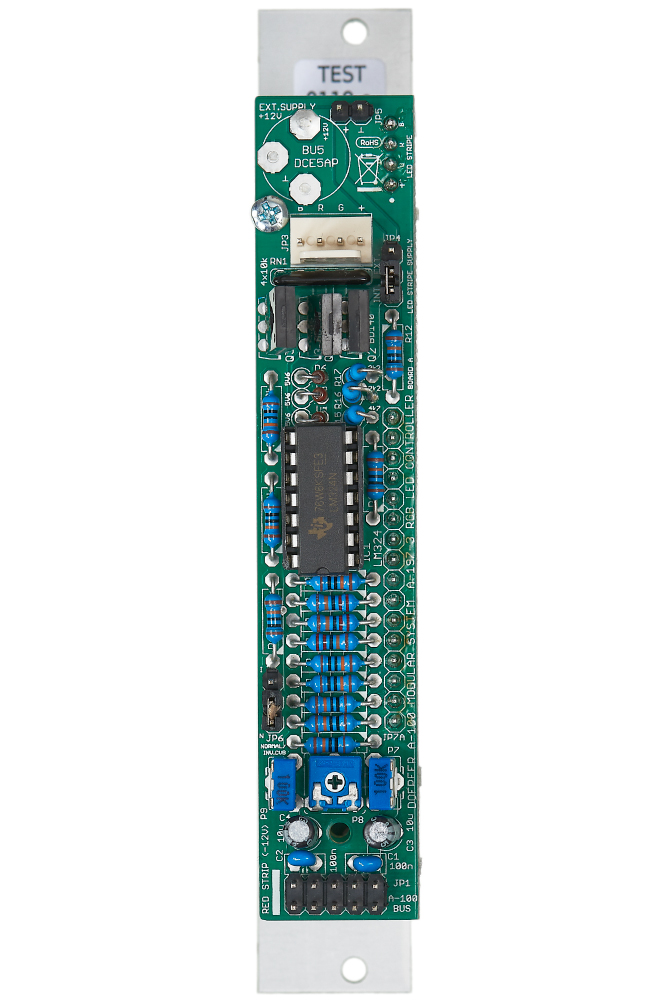

• Auf der Leiterplatte befindet sich eine 4-polige Stiftleiste, an die der ab Werk mitgelieferte LED-Streifen aufgesteckt wird.
• Zusätzlich befindet sich auf der Leiterplatte eine zweite 4-polige Stiftleiste mit 2.54 mm Raster, an die ein LED-Streifen anderer Bauform bei Bedarf angeschlossen werden kann Das Modul ist nur geeignet für LED-Streifen mit 12V Versorgungsspannung und gemeinsamer Anode/+12V mit 4-poligem Kabel (+12V/R/G/B). Eine passende 4-polige Buchse mit 30cm langen Drähten zur freien Verdrahtung wird mitgeliefert.

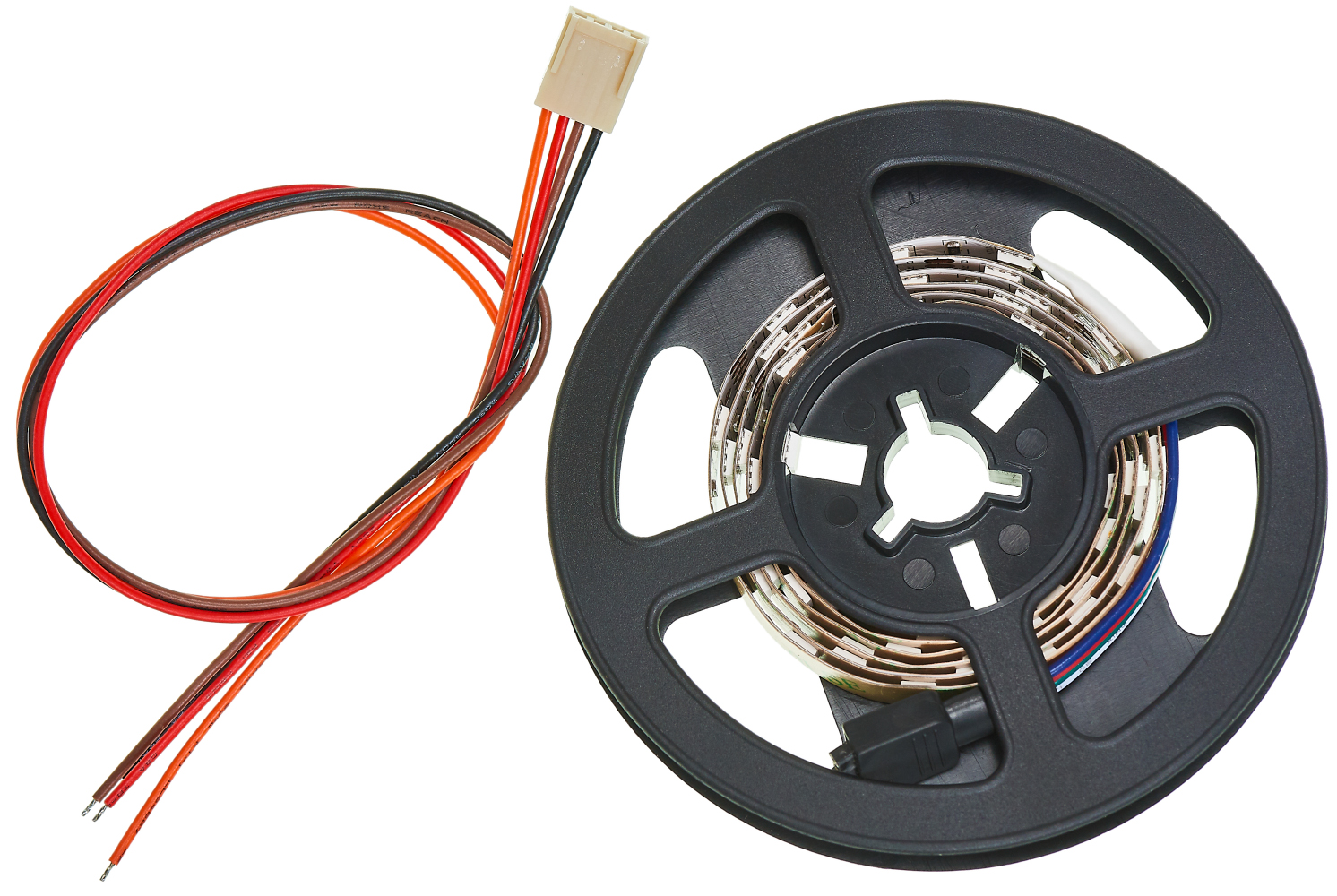

• Ein passender 1m langer, selbstklebender RGB-LED-Streifen wird kostenlos mitgeliefert. Wegen möglicher Probleme bei der Installation (unsachgemäßes Aufkleben/Abziehen, Abknicken des Streifens etc.) unterliegt dieser aber nicht der Gewährleistung, sondern ist als kostenlose Zugabe zu betrachten.
• Ein externes 12V-Netzteil muss bei Bedarf separat bestellt werden (mit 5,5/2,5 mm Stecker, Pluspol innen).
