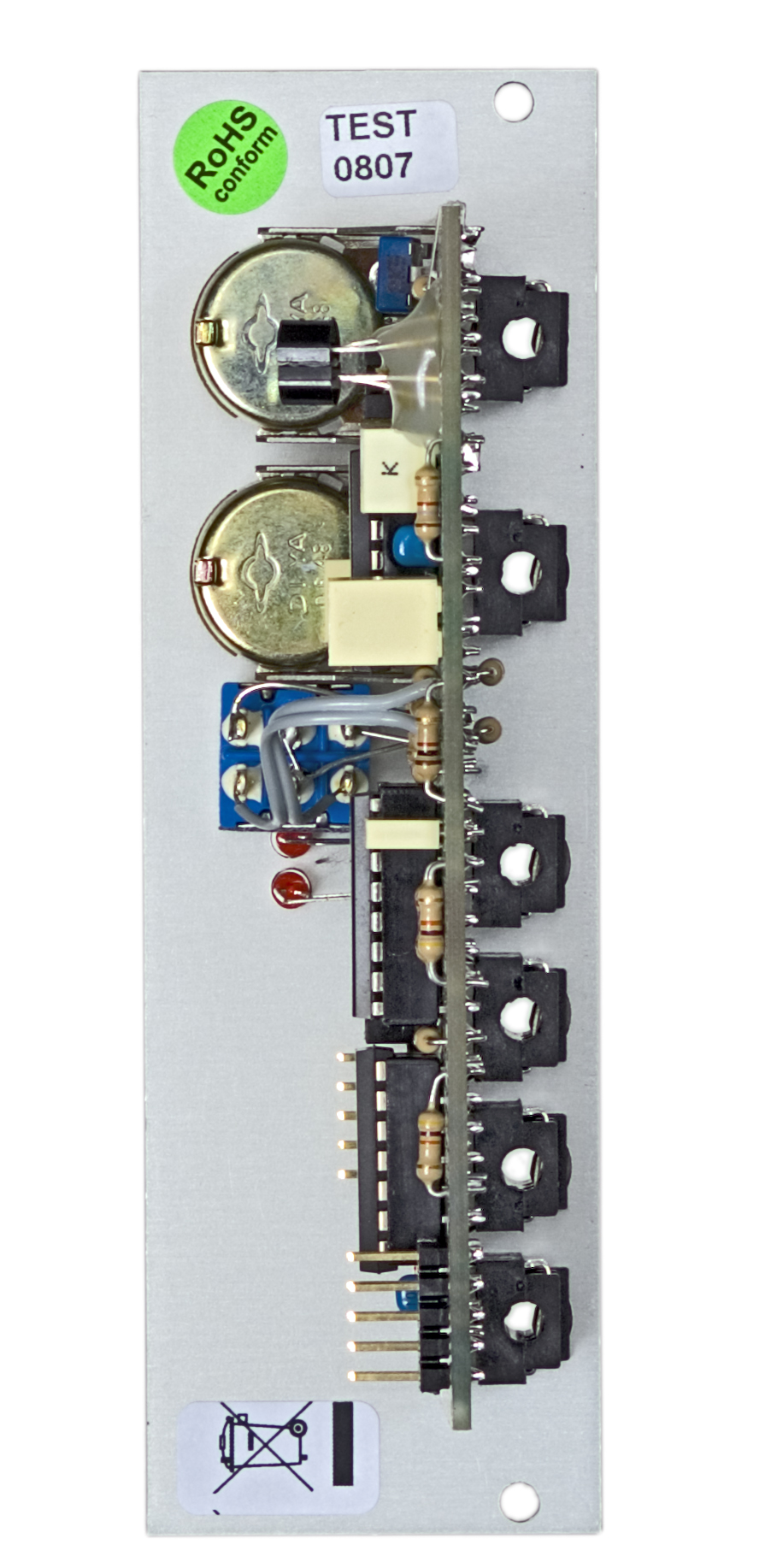

A-143-9 Quadrature LFO/VCO
Doepfer A143-9

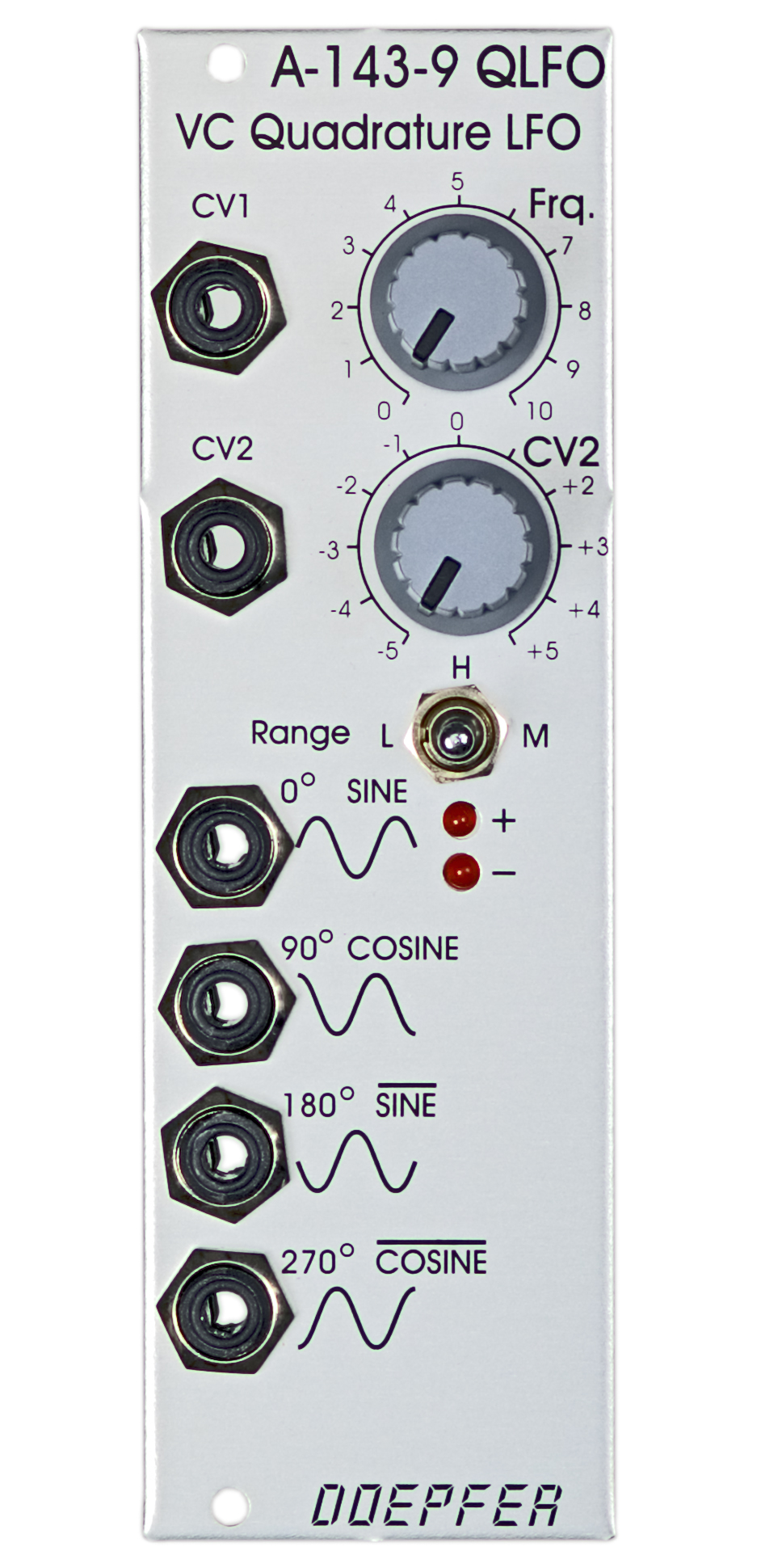

Das Modul A-143-9 ist ein spannungsgesteuerter Quadratur Oszillator. Der Begriff "Quadratur" bedeutet in diesem Zusammenhang dass gleichzeit ein Sinus- und Cosinus-Signal erzeugt werden. Zusätzlich stehen auch die invertierten Signale von Sinus und Cosinus zur Verfügung so dass man auch von einem Sinus-Oszillator mit vier Ausgängen sprechen kann, die jeweils gegeneinander um 90 Grad phasenverschoben sind.
Der Frequenzbereich reicht von einigen Minuten bis jenseits des Audio-Bereichs und ist in drei Stufen mit einem Schalter wählbar:
- Schalter-Position H: ca. 30 Hz ... 3,5 kHz mit dem manuellen Regler "Frq.", bis über 20kHz mit externer CV
- Schalter-Position M: ca. 1 Hz ... 150 Hz mit dem manuellen Regler "Frq."
- Schalter-Position L: ca. 0,1 Hz ... 10 Hz mit dem manuellen Regler "Frq.", bis mehrere Minuten mit externer CV
Es sind zwei exponentielle Steuereingänge verfügbar: CV1 ohne Abschwächer und CV2 mit Polarizer (d.h. Nullstellung in der Mitte, nach links negative Auswirkung, nach rechts positive Auswirkung). Das Modul kann auch als experimenteller Sinus/Cosinus-VCO eingesetzt werden, wobei jedoch keine exakte 1V/Oktave-Kennlinie vorhanden ist. Ein Sinus-VCO mit exakter 1V/Oktave-Kennlinie ist derzeit in Entwicklung (der geplante Thru-Zero Quadratur VCO).
Zwei Leuchtdioden zeigen den positiven und negativen Anteil des Sinussignals optisch an.

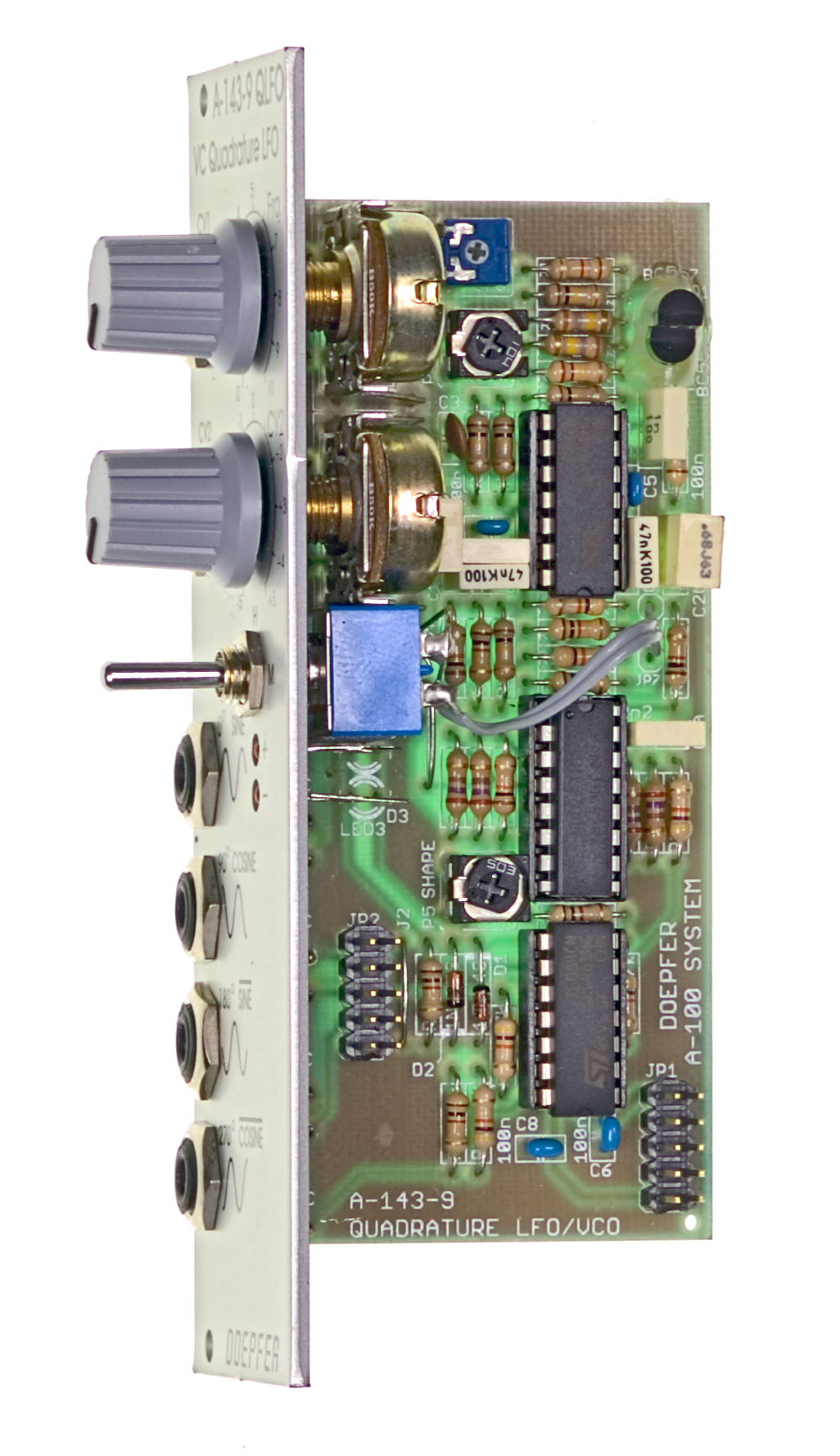

Das Herzstück des Moduls ist ein sogenannter Quadratur-Schaltkreis, der ein Sinus- und Cosinussignal mit sehr geringem Klirrfaktor erzeugt. Die Qualität dieses Sinus/Cosinus-Signals ist erheblich besser als die durch Konverter aus einem Sägezahn- oder Dreieck-Signal abgeleiteten Sinus-Kurvenformen.
Der Ausgangspegel beträgt ca. 5 Vss (+/-2.5V), kann aber mit einem internen Trimmpotentiometer geändert werden (P5 "Shape").
- Breite/Width: 8TE / 40.3 mm
- Tiefe: 50 mm (gemessen ab der Rückseite der Frontplatte)
- Strombedarf: 30 mA
| Weitere Artikelnummern: | A-143-9 |
|---|
